力士樂RCM-SE系列旋轉氣缸可能也有些客戶會稱之為力士樂旋轉緊湊模塊。力士樂RCM-SE系列旋轉氣缸帶磁性活塞，而且是帶齒條的雙活塞。在工作中，力士樂RCM-SE系列旋轉氣缸的旋轉角度可以從0旋轉到180 °。力士樂RCM-SE系列旋轉氣缸缸徑從6 - 25 mm，Easy-2-Combine-可用，帶彈性緩沖。力士樂RCM-SE系列旋轉氣缸具體還有哪些特點呢？請看下面的描述：
| 工作壓力范圍 | 2 bar / 8 bar |
| 環境溫度范圍 | +5°C / +60°C |
| 介質溫度范圍 | +5°C / +60°C |
| 介質 | 壓縮空氣 |
| 顆粒大小 max. | 5 µm |
| 壓縮空氣中的含油量 | 0 mg/m3 - 1 mg/m3 |
| 理論力矩 | 6 bar |
| 材料: |
| 外殼 | 鋁材, 陽氧化理 |
| 蓋板 | 鋁材 鋁陽氧化理，發黑 |
| 底板 | 鋁材, 鋁陽氧化理，發黑 |
| 密封 | 丙烯樹膠 |
| 軸 | 鋼, 淬火的 |
| 旋轉法蘭 | 鋼, 淬火的 |
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的zui高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 許可的油，參見 “技術信息"章節中的內容。 |
| 力士樂RCM-SE系列旋轉氣缸尺寸 | RCM-06 | RCM-08 | RCM-12 | RCM-16 | RCM-20 | ||
| zui大允許的軸向軸承負載 | [N] | 170 | 280 | 330 | 490 | 620 | |
| zui大允許的徑向軸承負載 | [N] | 170 | 300 | 360 | 580 | 780 | |
| zui大允許的質量轉動慣量 | [kgcm2] | 0,08 | 0,25 | 0,7 | 1,6 | 3,2 | |
| 重復精度 | [°] | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | |
| 理論力矩 | [Nm] | 0,17 | 0,33 | 0,95 | 1,7 | 3 | |
| 尺寸 | RCM-25 | ||||||
| zui大允許的軸向軸承負載 | [N] | 1160 | |||||
| zui大允許的徑向軸承負載 | [N] | 1480 | |||||
| zui大允許的質量轉動慣量 | [kgcm2] | 6,3 | |||||
| 重復精度 | [°] | 0,2 | |||||
| 理論力矩 | [Nm] | 6,5 | |||||
力士樂RCM-SE系列旋轉氣缸訂貨樣本如下：
尺寸 | 壓縮空氣連接尺寸 | 旋轉角度 | 擺動時間
| 每次旋轉的空氣消耗量 | 重量 | 物料 | |
[°] | [s] | [cm3] | [kg] | ||||
| RCM-06 | M3 | 0 - 90 | 0,08 / -- | 1,13 | 0,13 | R412000357 |
RCM-06 | M3 | 0 - 180 | 0,12 / -- | 2,26 | 0,13 | R412000358 | |
RCM-08 | M3 | 0 - 90 | 0,1 / -- | 2,14 | 0,18 | R412000359 | |
RCM-08 | M3 | 0 - 180 | 0,16 / -- | 4,27 | 0,18 | R412000360 | |
RCM-12 | M5 | 0 - 90 | 0,1 / -- | 5,86 | 0,42 | R412000361 | |
RCM-12 | M5 | 0 - 180 | 0,16 / -- | 11,72 | 0,42 | R412000362 | |
RCM-16 | M5 | 0 - 90 | 0,13 / -- | 10,36 | 0,7 | R412000363 | |
RCM-16 | M5 | 0 - 180 | 0,2 / -- | 20,71 | 0,7 | R412000364 | |
RCM-20 | M5 | 0 - 90 | 0,16 / -- | 17,92 | 0,91 | R412000365 | |
RCM-20 | M5 | 0 - 180 | 0,25 / -- | 35,84 | 0,91 | R412000366 | |
RCM-25 | M5 | 0 - 90 | 0,16 / -- | 38,75 | 1,73 | R412000367 | |
RCM-25 | M5 | 0 - 180 | 0,25 / -- | 77,5 | 1,73 | R412000368 |

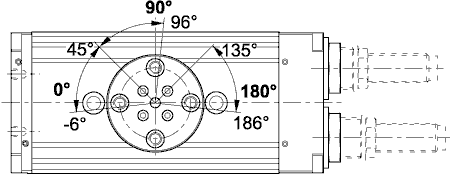

| 力士樂RCM-SE系列旋轉氣缸設置范圍 末端位置 0° / 90° / 180° |
 |

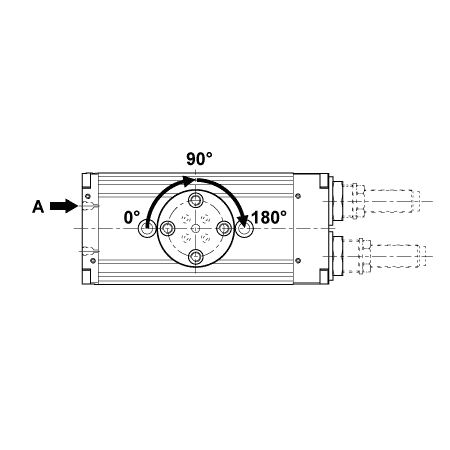

| 力士樂RCM-SE系列旋轉氣缸運動終端位置 90° / 180° |
 |

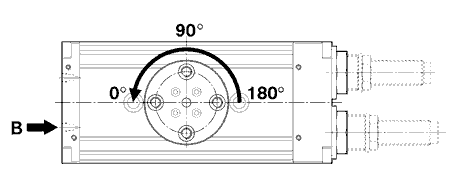

| 力士樂RCM-SE系列旋轉氣缸運動終端位置 0° |
 |

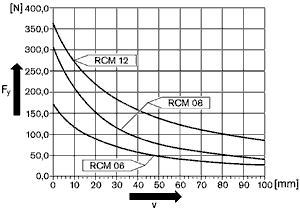

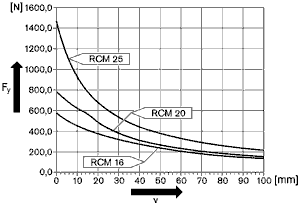

| 力士樂RCM-SE系列旋轉氣缸zui大允許徑向力Fy[N]是v的函數時 |
 |
| RCM 6 – 12 | RCM 16 – 25 |
 |  |

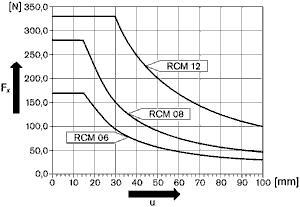

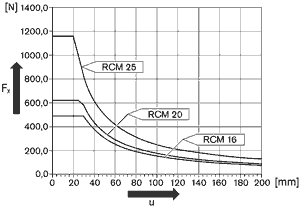

| 力士樂RCM-SE系列旋轉氣缸zui大允許軸向力Fx[N]是u的函數時 |
 |
| RCM 6 – 12 | RCM 16 – 25 |
 |  |

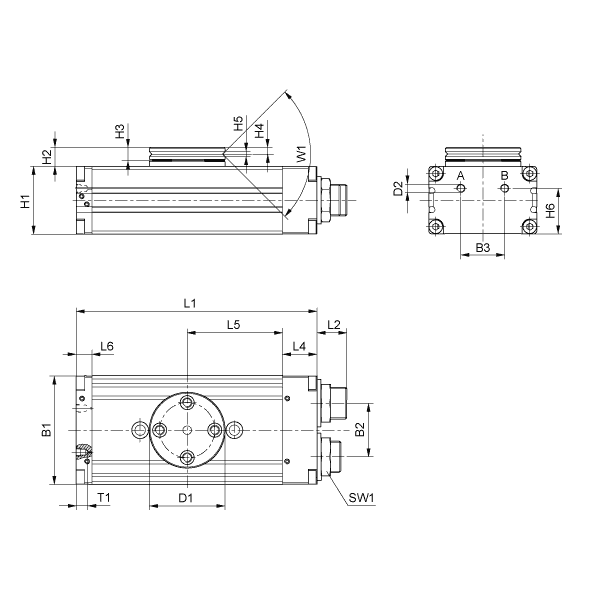

力士樂RCM-SE系列旋轉氣缸產品結構圖：
| RCM-6/.../-25 | |
 | |
| T1 =螺紋深度 | |
力士樂RCM-SE系列旋轉氣缸產品尺寸：
尺寸 | B1 | B2 | B3 | ? D1 | ? D2 | H1 | H2 | H3 | H4 | H5 | H6 | L1 | L2 |
RCM-06 | 31 | 13,6 | 11,6 | 26 | M3 | 17 | 7,5 | 5 | 2,4 | 2 | 12,9 | 71 | 9 |
RCM-08 | 35 | 15 | 13 | 28 | M3 | 18 | 8 | 5 | 2,4 | 2 | 14 | 77 | 9,5 |
RCM-12 | 43 | 18 | 18 | 35 | M5 | 24 | 10,5 | 6 | 2,9 | 2,5 | 18 | 103 | 12,5 |
RCM-16 | 52 | 24 | 20 | 40 | M5 | 32 | 10 | 7 | 3,3 | 2,5 | 21 | 108 | 15 |
RCM-20 | 58 | 30 | 20 | 42 | M5 | 37 | 11 | 7 | 3,3 | 3 | 26 | 114 | 15 |
RCM-25 | 69 | 34 | 28 | 48 | M5 | 43 | 12 | 8 | 4 | 3 | 29 | 153 | 19 |
...尺寸 | L4 | L5 | L6 | SW1 | T1 | W1 | ||||||
...RCM-06 | 7 | 28,5 | 7 | 8 | 3 | 90° | ||||||
...RCM-08 | 7 | 31,5 | 7 | 10 | 3 | 90° | ||||||
...RCM-12 | 14 | 40 | 9 | 15 | 4 | 90° | ||||||
...RCM-16 | 18 | 40 | 10 | 19 | 4 | 90° | ||||||
...RCM-20 | 19 | 43 | 9 | 19 | 4 | 90° | ||||||
...RCM-25 | 22 | 60,5 | 10 | 23 | 4 | 90° |

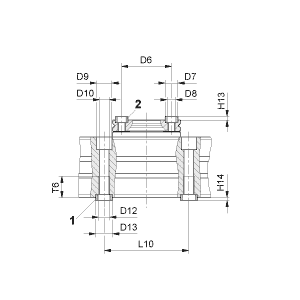

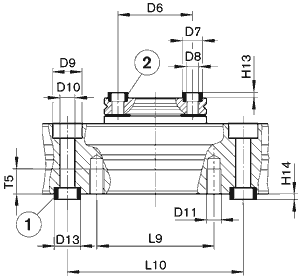

力士樂RCM-SE系列旋轉氣缸安裝尺寸：
| 固定和安裝, RCM-6/-12 | RCM-8/-16/-20/-25 | ||
 |  | ||
| |||
尺寸 | ? D6 ±0,02 | ? D7 k6 | ? D8 | ? D9 | ? D10 | ? D11 | ? D12 | ? D13 k6 | H13 +0,2 | H14 +0,2 | L9 | L10 ± 0,02 | T5 |
RCM-06 | 18 | 5 | M3 | 6 | 3,3 | M4 | – | 5 | 1,6 | 1,6 | 20 | 40 | 7 |
RCM-08 | 20 | 5 | M3 | 7,5 | 4,2 | – | M5 | 7 | 1,6 | 1,6 | – | 40 | – |
RCM-12 | 25 | 7 | M4 | 10 | 5,1 | M5 | – | 9 | 1,6 | 2,1 | 40 | 60 | 8,5 |
RCM-16 | 30 | 7 | M5 | 10 | 5 | – | M6 | 9 | 1,6 | 2,1 | – | 60 | – |
RCM-20 | 30 | 7 | M5 | 11 | 6,8 | – | M8 | 12 | 1,6 | 2,1 | – | 60 | – |
RCM-25 | 35 | 9 | M6 | 11 | 6,8 | – | M8 | 12 | 2,1 | 2,1 | – | 60 | – |
...尺寸 | T6 | |||||||||||
...RCM-06 | – | |||||||||||
...RCM-08 | 9,1 | |||||||||||
...RCM-12 | – | |||||||||||
...RCM-16 | 11,1 | |||||||||||
...RCM-20 | 15,1 | |||||||||||
...RCM-25 | 15,1 |
